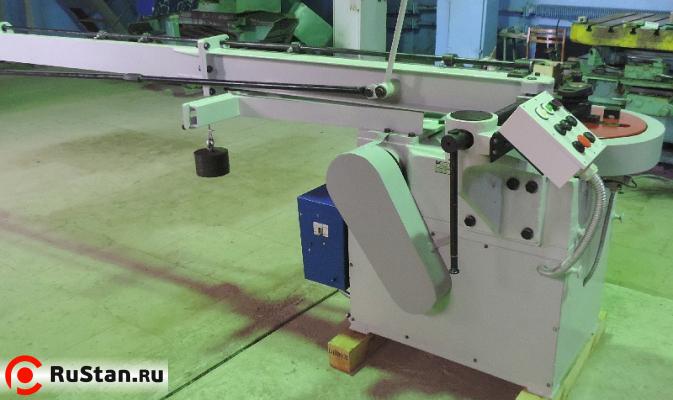

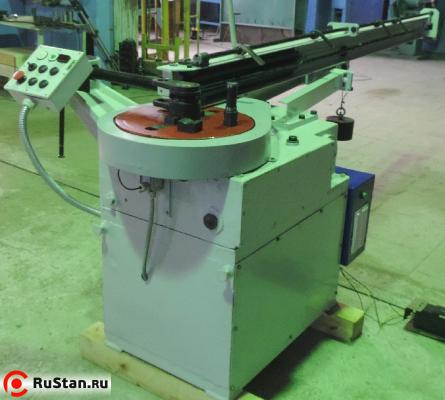

Машина трубогибочная ИВ3429 предназначена для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 320 мм.

Машины трубогибочные с механическим приводом могут быть оснащены электронным блоком управления с возможностью программирования угла гиба, а также имеется многопрограммный режим - 8 программ до 8 гибов в каждой программе, дающий возможность регулировать скорость гиба (8 ступеней скорости).

Наличие электронного блока управления дает следующие преимущества:

  • Плавность начала и конца гибки, более точная обработка угла гиба за счет перехода на "ползучую" скорость, безударное трогание и останов двигателя.
  • Наличие в машинах гибочных штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.
  • При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.
  • К гибочному станку прилагается за отдельную плату комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров.
  • Простота и надежность конструкции механического привода, легкость в обслуживании обеспечивают эффективность применения машины гибочной при гибке труб как крупными, так и мелкими партиями.

Технические характеристики ИВ3429

Характеристика Значение
Наибольший диаметр изгибаемой трубы, мм 76
Наименьший диаметр изгибаемой трубы, мм 25
Толщина стенки изгибаемой трубы, мм 5
Наибольший внутренний радиус гибочного инструмента, мм 320
Наименьший внутренний радиус гибочного инструмента, мм 1,5D
Расстояние от оси центра гибочного ролика до места превышения конца оправки, мм 3000
Угол поворота гибочного инструмента, град. 210
Частота вращения гибочного инструмента, об/мин 2,5-5,8
Мощность электродвигателя, кВт 7.5
Габаритные размеры, мм 3485x1370x1355
Масса ИВ3429 , кг 1250
