Патрон для 1Н983, 1А983, 1М983, СА901, токарный патрон для трубонарезного станка
436 700 руб.
с НДС - на 04.12.2024 г.
| Модель: |  |
Патрон к 1Н983 |
| Изготовитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
Патрон токарный к станку 1Н983 с механическим зажимом и независимым перемещением кулачков мод. 1Н983 (правый и левый) предназначены для зажима труб диаметром от 70 до 300мм, обрабатываемых на трубонарезных станках модели 1Н983, 1М983, 1А983, СА901, и диаметром от 70 до 300мм.
Патроны предназначены для закрепления труб, цилиндрических и эксцентрических деталей, неконцентрического зажима заготовок сложной формы, обеспечиваемой индивидуальной выверкой кулачков, и прутковых материалов на токарных спецстанках.
Патроны работают от механизированного привода, установленного на станке, передающего крутящий момент на зубчатое колесо, расположенное на заднем торце патрона. На шпиндельную бабку станка устанавливаются левый и правый патроны.
Патроны имеют винты для настройки на обработку заготовок различной формы сечения.
Особенностью патронов является возможность ручной поднастройки кулачков.

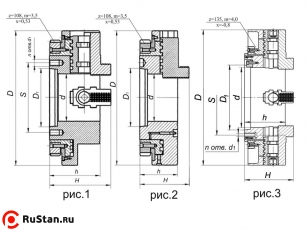

Технические характеристики патрона токарного к станку 1Н983
| Наименование параметра | Модель патрона, мм | ||||||
| ППТ 3Н- 450.160.J11 | ППТ 3C- 450.160.J11 | 1Н983 | СА983 | ||||
| Наружный диаметр патрона D, мм | 450 | 720 | |||||
| Высота патрона H, мм | 204,5 | 235,5 | 283,5 | 235,5 | 283,5 | ||
| Диаметр проходного отверстия d, мм | 160 | 320 | 340 | ||||
| Наружный диаметр конуса D1, мм | 196,869 | 345 | 365 | ||||
| Высота патрона h, мм | 167 | 195 | |||||
| Диаметр расположения крепежных отверстий S, мм | 235 | 400 | 406 | ||||
| Диаметр и количество крепежных отверстий d, мм | 6хМ20 | 8х17 | |||||
| Суммарная сила зажима в кулачках при максимальном крутящем моменте на ведущей шестерне, даН | 7500 | 12000 | |||||
| Максимально допустимая частота вращения патрона, мин -1: - стальной корпус - чугунный корпус |
1500 - |
450 350 | |||||
| Диапазон диаметров зажимаемых поверхностей, мм | 30-155 | 70-320 | 70-340 | ||||
| Масса патрона, не более, кг | 204 | 195 | 340 | 348 | 320 | 328 | |
