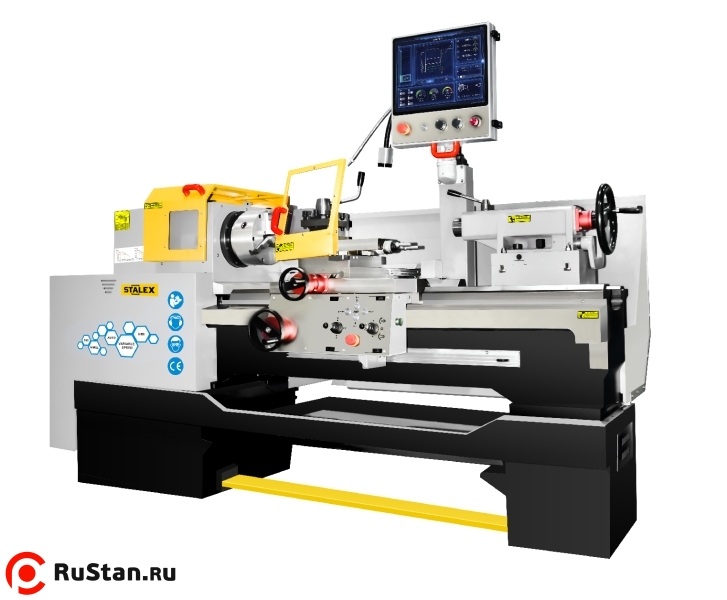

Токарно-винторезный станок STALEX Smart Line E5 Ø500х2000 мм

Описание

• Цветной сенсорный экран, интуитивное управление
• 15-дюймовый промышленный цветной сенсорный PLC дисплей (LED) обеспечивает:
• Визуализацию технологического процесса
• Быстрый ввод данных
• Прямое наблюдение за обработкой

Функции мониторинга:

• Переключение метрической/дюймовой систем
• Отображение программируемых диаметров/радиусов
• Многоязычный интерфейс
• Индикация времени и даты
• Визуализация аварийных сообщений

Реал-тайм контроль:

• Состояние шпинделя (обороты)
• Нагрузка серводвигателей
• Позиция и перемещение осей

Преимущества:

• Повышенная стабильность
• Упрощённое обслуживание
• Сокращение времени обработки
• Минимизация требований к квалификации оператора
• Снижение трудозатрат и повышение производительности
• Высокоскоростной привод с увеличенным моментом

Станок сочетает:

• Передовую сборку
• Интеллектуальную систему управления
• Высокоточную обработку (DIN8605)

Конструктивные решения:

1. Шпиндель:
   • Мощный серводвигатель
   • Бесступенчатое регулирование скорости (до 2000 об/мин)
   • Опции диаметра отверстия: 80 мм (3") / 104 мм (4")
   • Оптимизированный пролёт подшипников
   • Комбинированные опоры:
     • Двухрядные роликовые подшипники
     • Точные упорно-радиальные подшипники
2. Привод подач:
   • Серводвигатели с высоким моментом
   • Интерполяция по 2 осям (X/Z)

Экономический эффект:

• Оптимизация мелкосерийного производства
• Снижение затрат на персонал
• Увеличение производственной мощности
• Нулевое программирование, упрощённая эксплуатация

Технологическая платформа:

• Гибридная система на базе классического токарного станка с интеграцией ЧПУ.

Режимы работы:

1. Ручное управление
2. Диалоговое программирование (без G-кодов)

Обрабатываемые поверхности:

• Цилиндрические/конические (внутренние и наружные)
• Торцевые
• Резьбовые (включая конические/трубные)
• Сферические
• Ступенчатые валы

Функция постоянной линейной скорости резания (CSS)

• При обработке торцовых поверхностей доступен режим постоянной линейной скорости резания (CSS).
• Динамическое непрерывное регулирование частоты вращения шпинделя обеспечивает стабильную скорость движения режущего инструмента относительно поверхности заготовки.

Результат:

• Равномерное качество обработки по всей поверхности
• Идентичная шероховатость на всех участках детали

Функция восстановления резьбы

• Реализована технология коррекции резьбового профиля без перезапуска цикла обработки.

Функциональная конфигурация (Стандартная комплектация)

• Система управления: Hunts
• 3-х кулачковый патрон: ⌀250 мм
• Сенсорный цветной PLC дисплей (промышленный класс): 15"
• Шарико-винтовые пары для осей X/Z
• Главный серводвигатель 11 кВт
• Серводвигатели для осей X/Z
• Четырёхпозиционный резцедержатель
• Задняя бабка с ручным управлением
• Поддон для сбора стружки
• Функция постоянной скорости резания (CSS)
• Бесступенчатое регулирование скорости шпинделя
• LED рабочее освещение
• Система подачи СОЖ
• Система автоматической смазки
• Электрооборудование стандарта CE
• Стандартное напряжение: 380В/50Гц/3 фазы
• Защитный кожух патрона
• Защитный кожух резцедержателя
• Задний защитный кожух
• Тип переднего конца шпинделя: A2-8
• 4-х кулачковый патрон: ⌀320 мм
• Люнет подвижный: ⌀20–80 мм
• Люнет неподвижный: ⌀20–125 мм
• Планшайба приводная: ⌀250 мм
• Тормоз ножной
• Планшайба: ⌀500 мм
• Вращающийся центр
• Регулируемые опорные пятаки
• Упаковка в деревянный ящик
• Руководство по эксплуатации

Опции:

• Люнет роликовый: ⌀170–230 мм (Опция)
