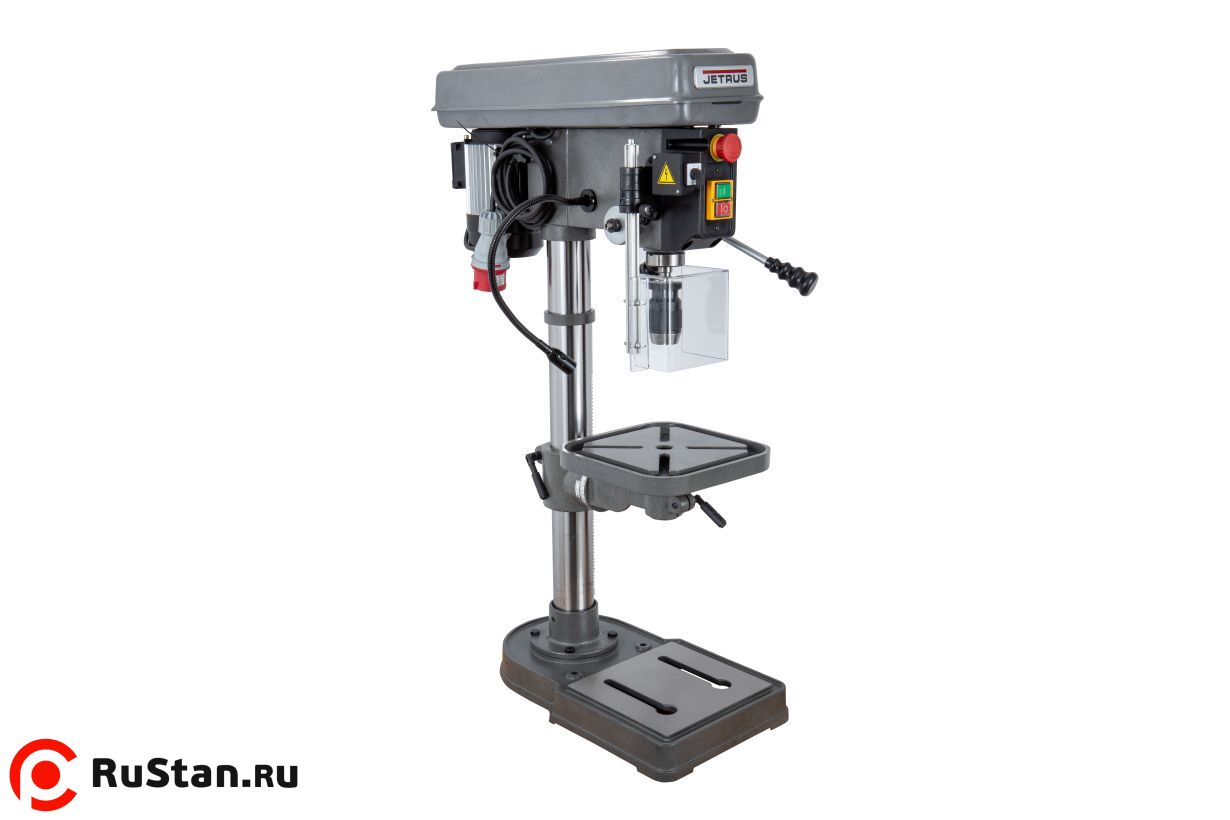

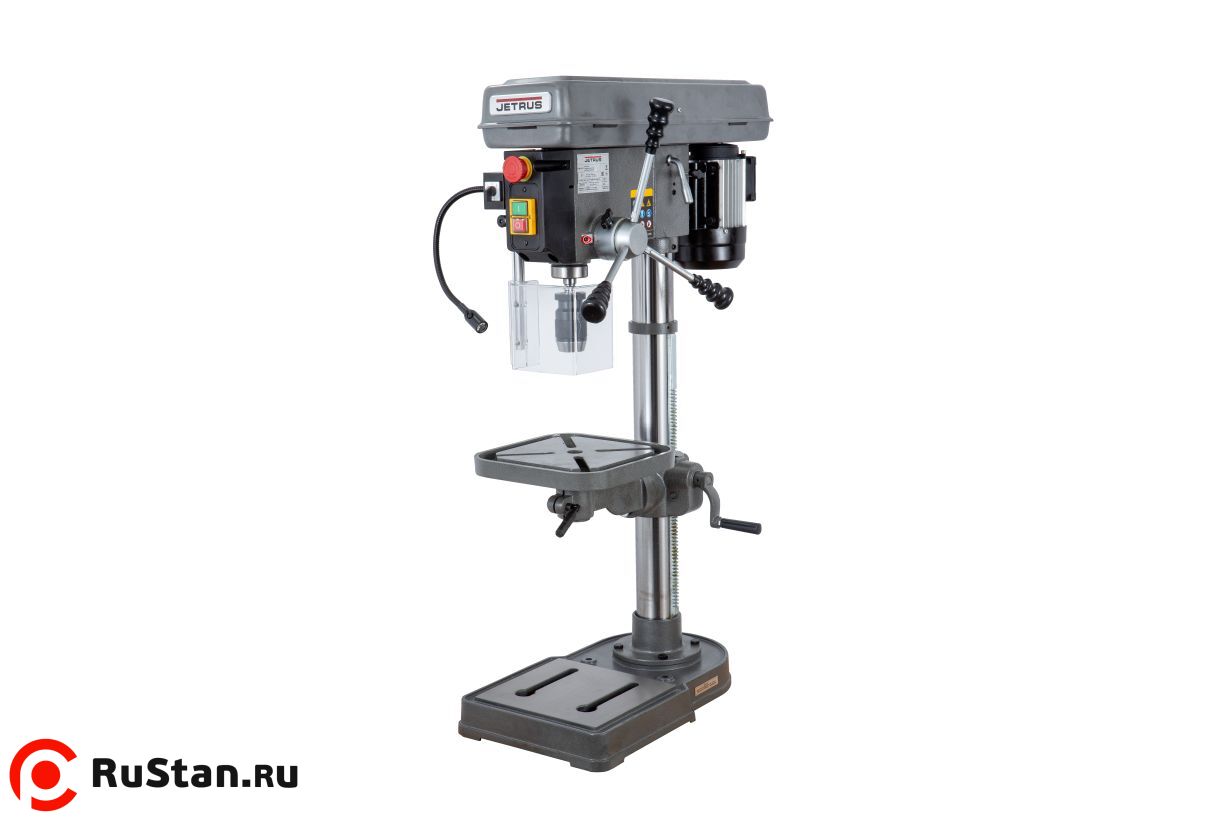

Вертикально-сверлильный станок JETRUS JDP-15LT (400В)

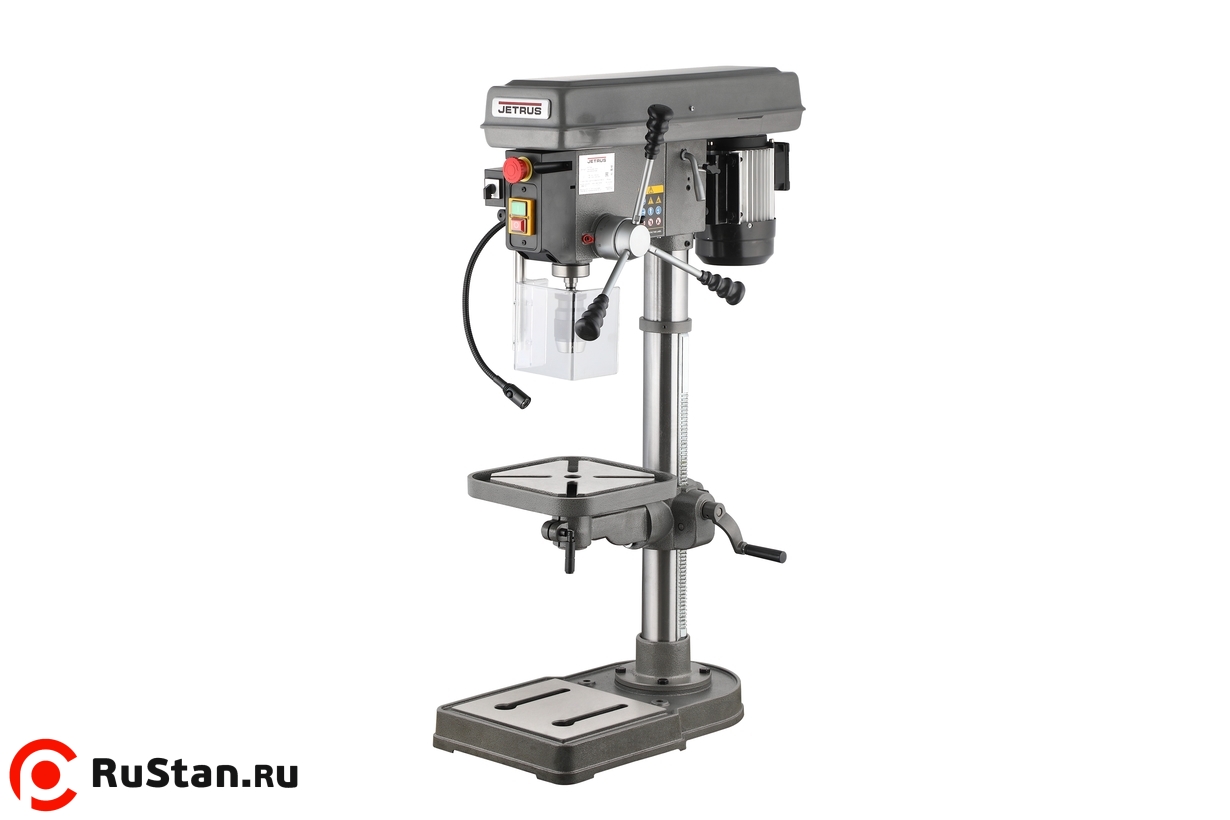

JET JDP-15LT — настольный сверлильный станок промышленной серии, рассчитанный на подключение к сети 400 В. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применяться для серийного изготовления деталей.

Станок имеет устойчивое чугунное основание размером 520 x 310 мм, с параллельно расположенными пазами шириной 18 мм для закрепления заготовок струбцинами или другими зажимными приспособлениями.

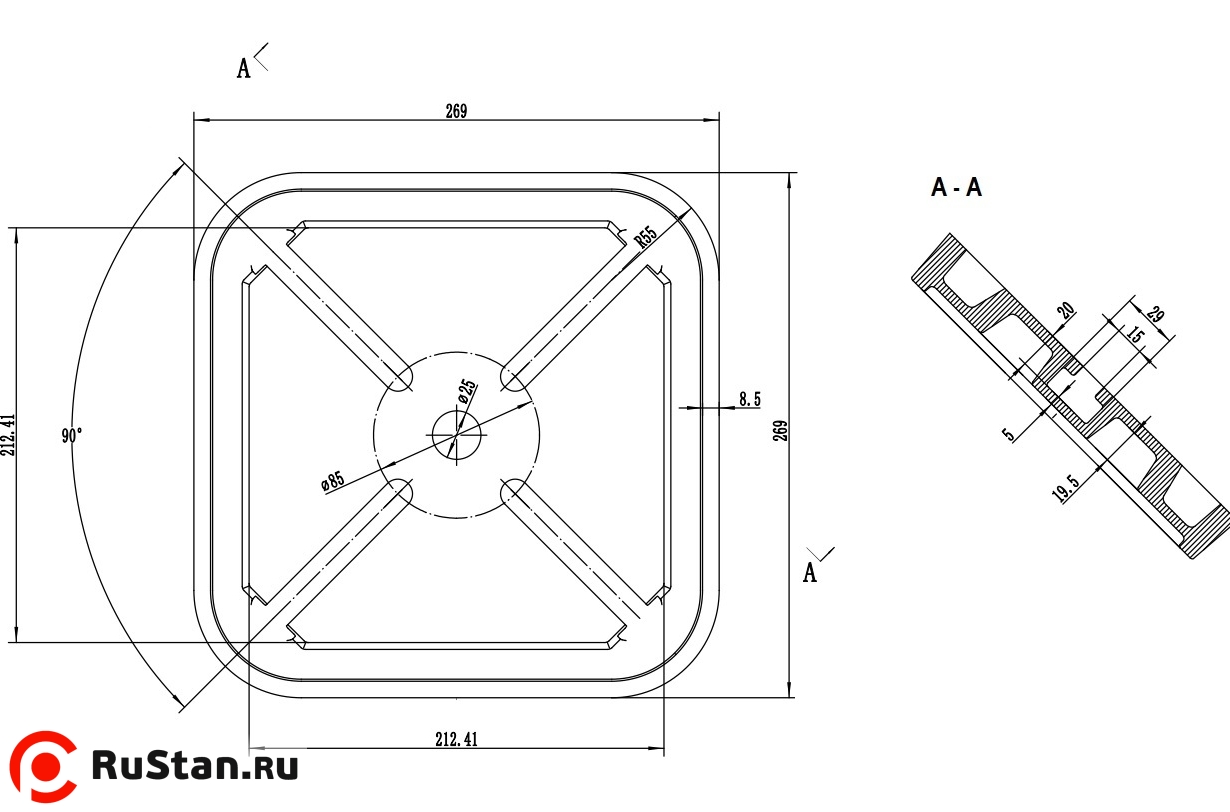

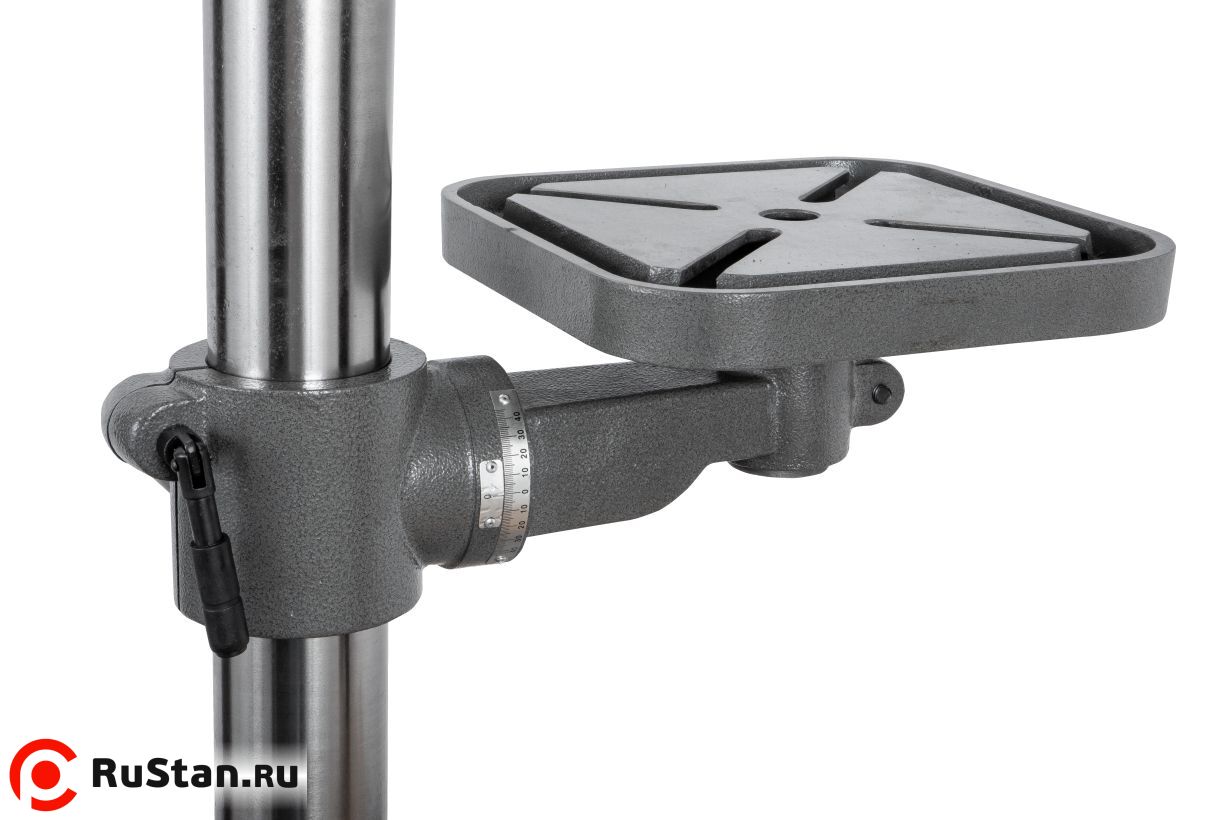

На основание установлена колонна диаметром 73 мм с зубчатой рейкой, обеспечивающая возможность вертикального перемещения стола. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер составляет 270х270 мм. Стол оснащён 4-мя Т-образными пазами, расположенными крест-накрест; ширина пазов — 15 мм. Максимальное расстояние между шпинделем и основанием — 690 мм, а расстояние между шпинделем и рабочим столом — 465 мм.

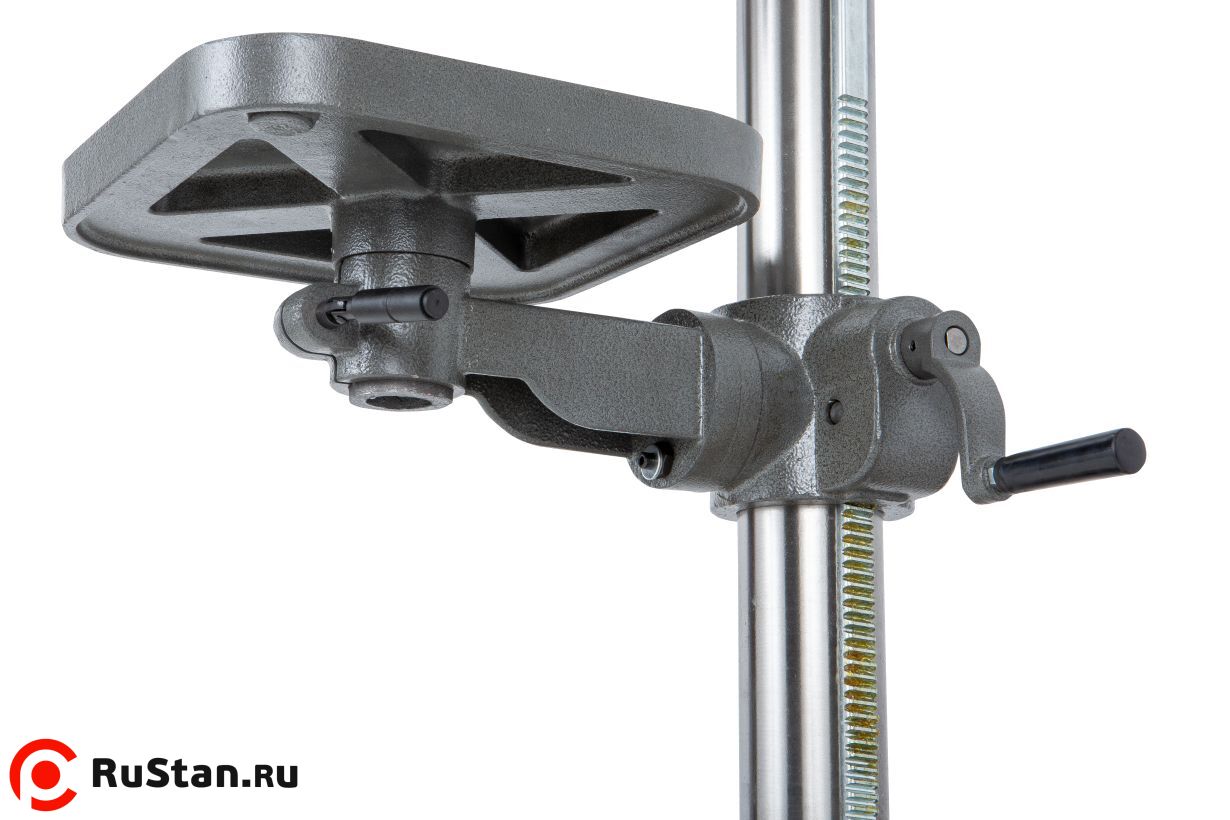

Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево в пределах ±45°.

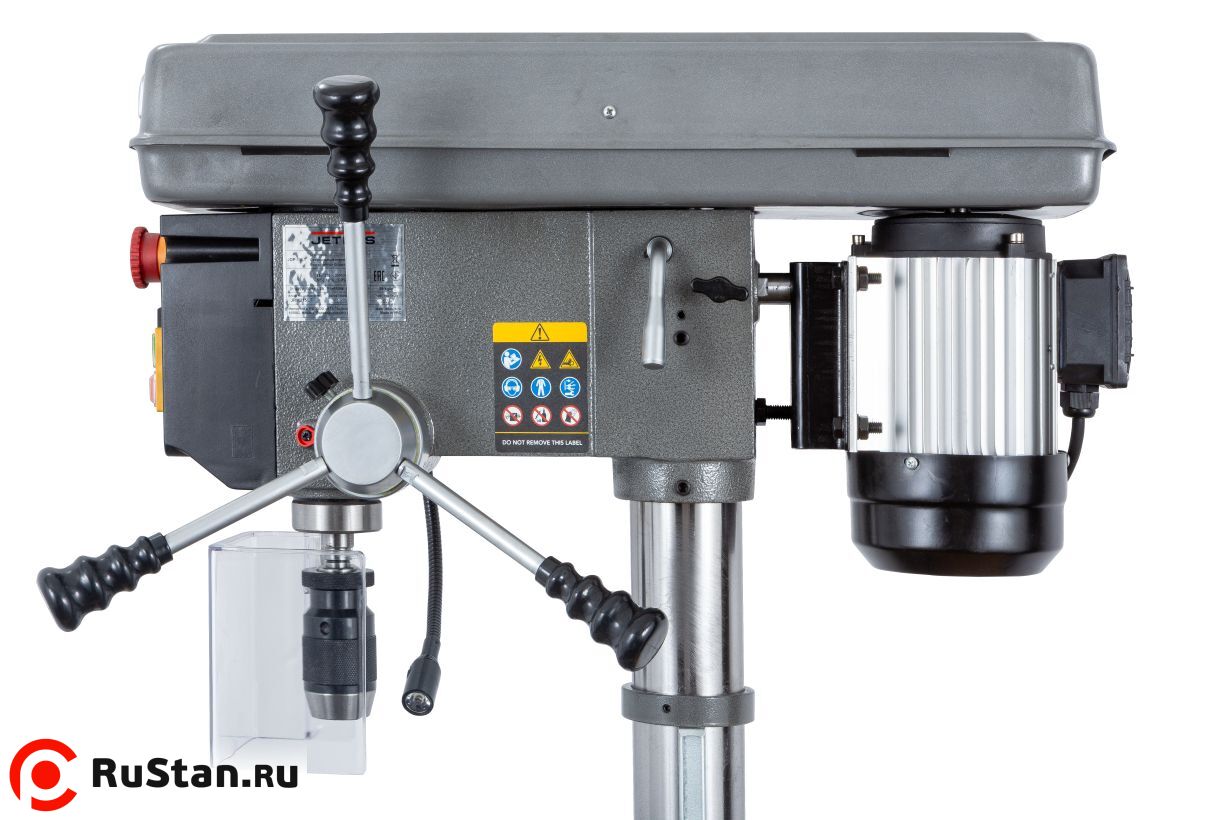

Сверлильная головка позволяет сверлить отверстия максимальным диаметром до 16 мм. Конус шпинделя — МК-2. Выходная мощность приводного двигателя составляет 370 Вт.

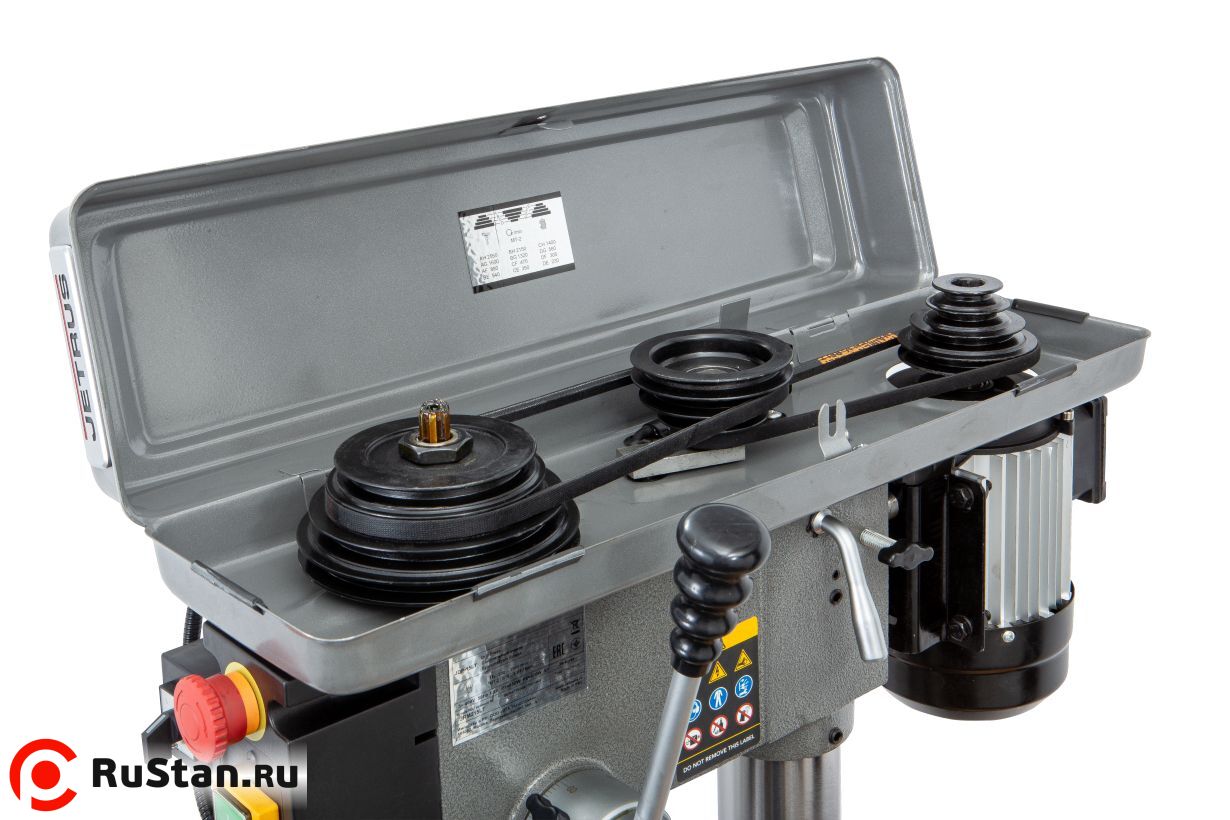

Вращающий момент с двигателя на вал шпинделя передаётся с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя — от 230 до 2550 об/мин, что обеспечивается 12 скоростями. На передней панели расположен переключатель для включения реверса.

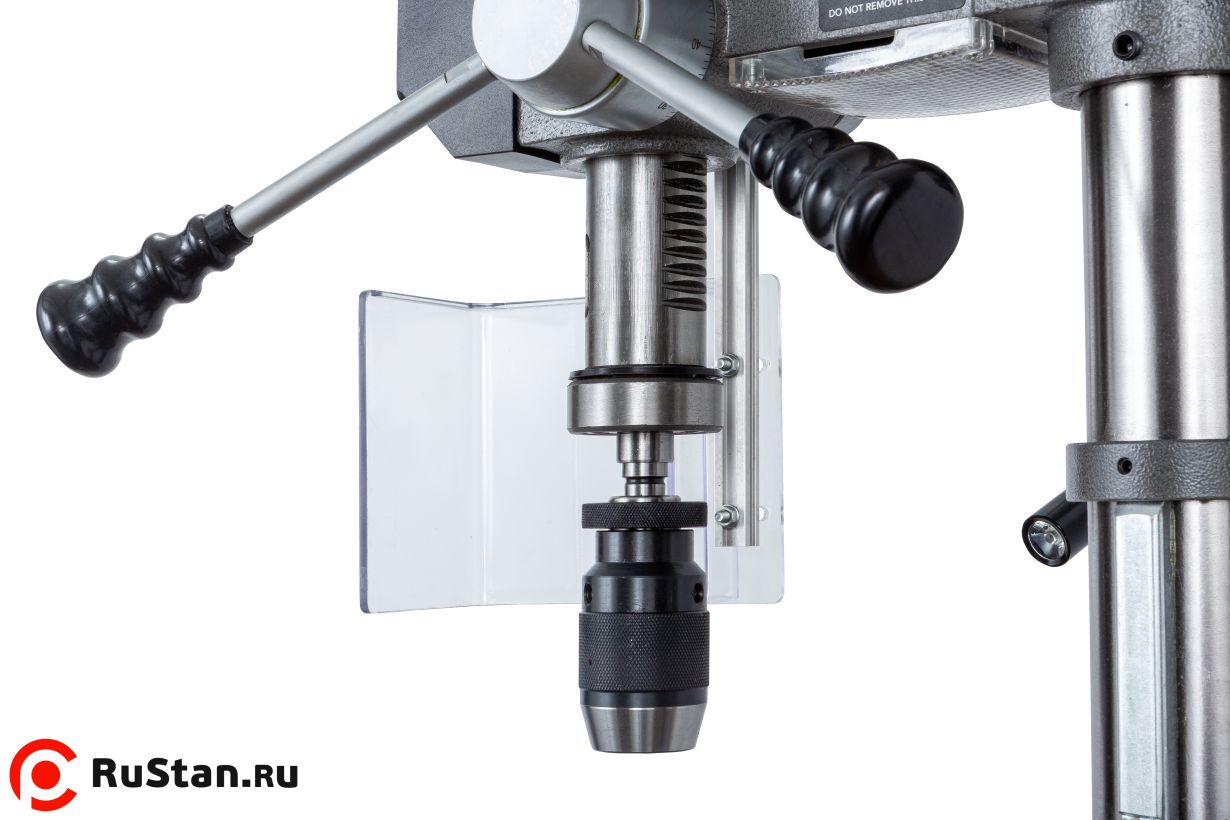

Ход пиноли шпинделя составляет 80 мм. Для контроля глубины сверления предусмотрена шкала на лимбе с миллиметровой разметкой, а также стопорный зажимной винт для ограничения хода пиноли.

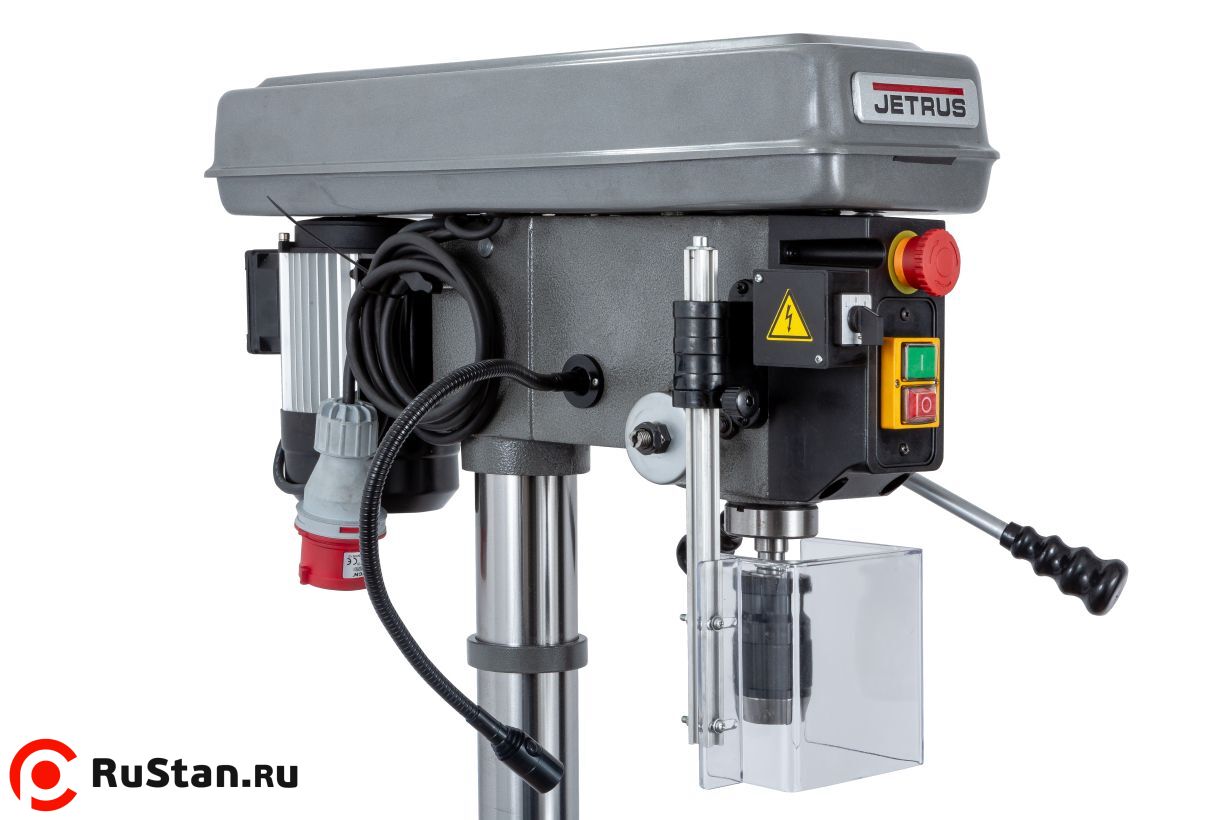

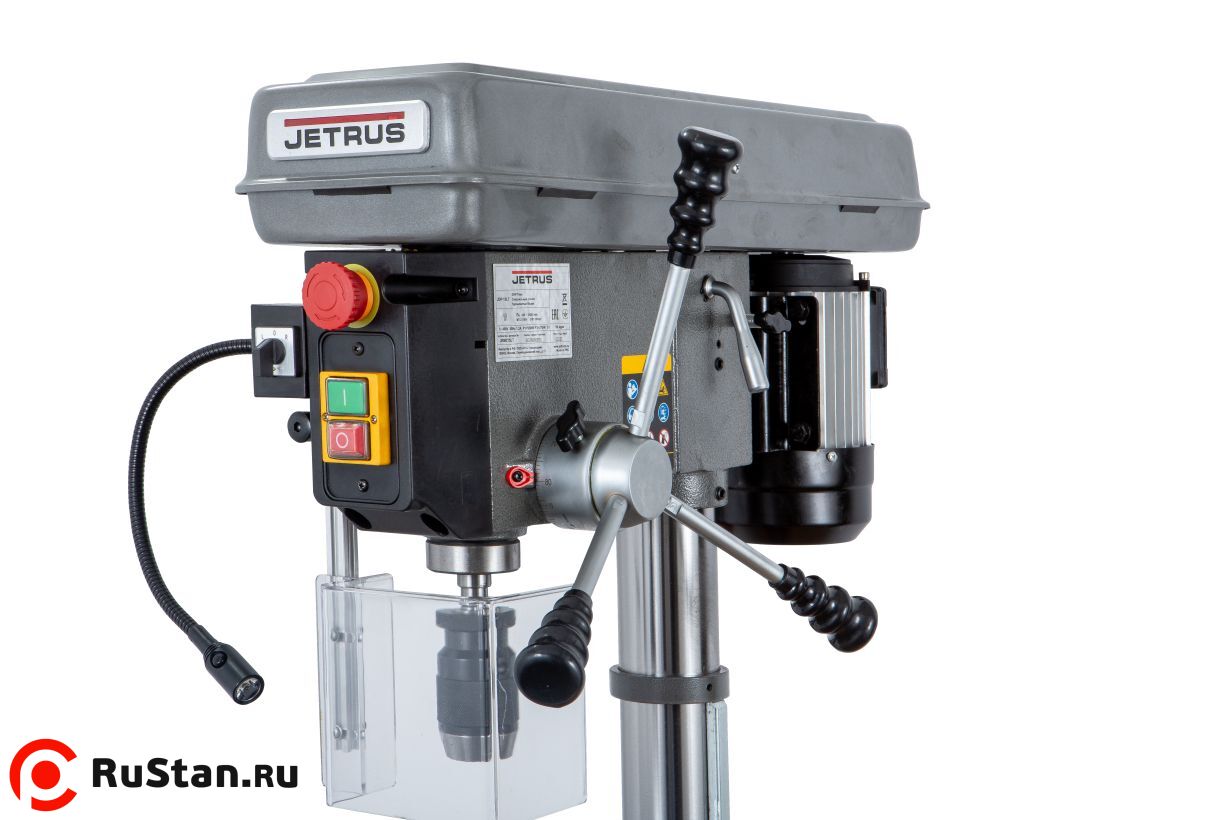

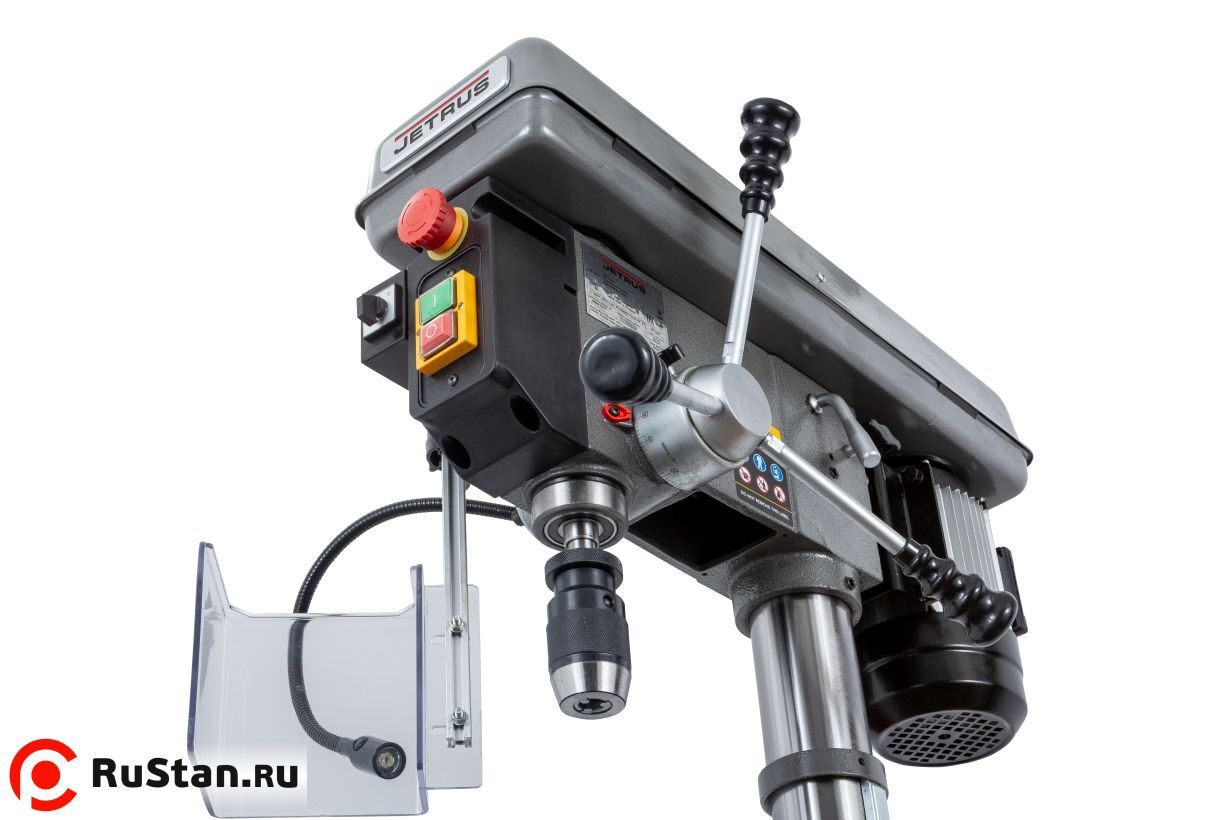

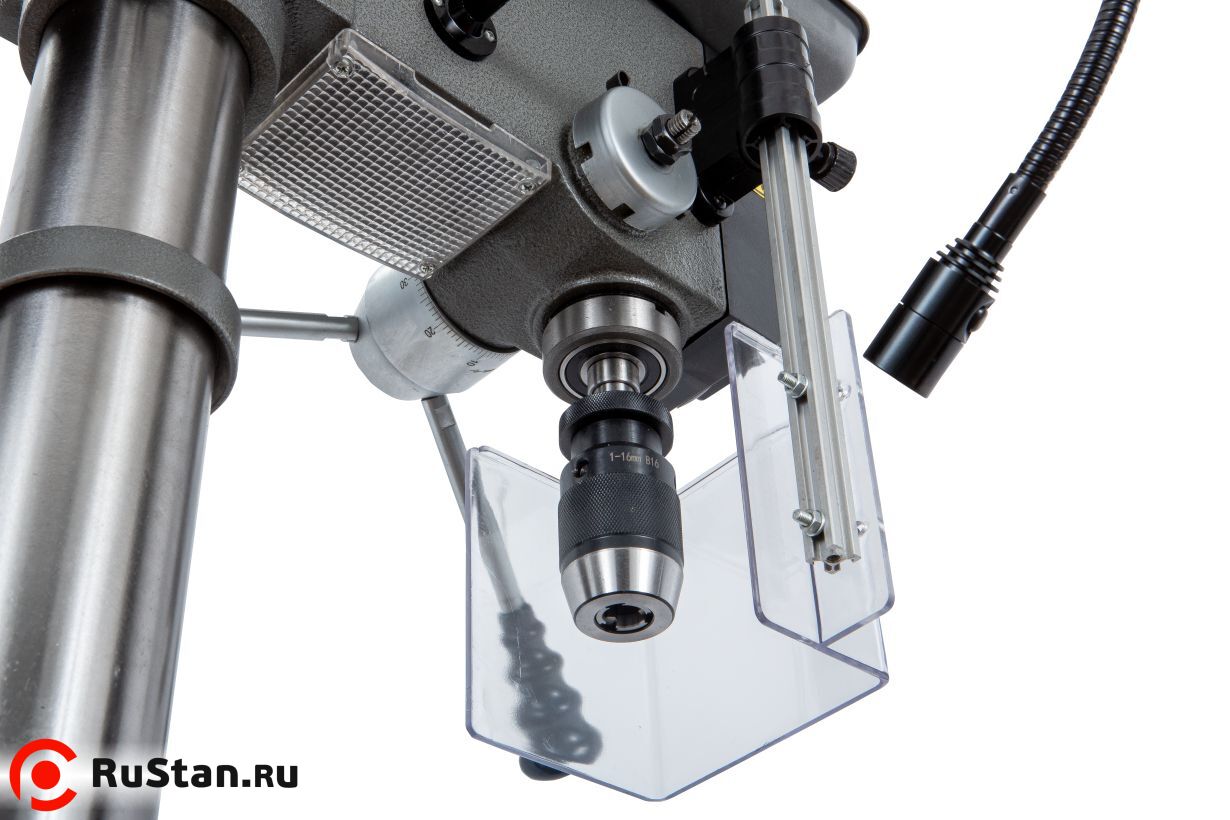

В целях обеспечения безопасной работы на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный концевой датчик, который не позволит включить станок при открытой крышке. Для аварийной остановки на передней панели станка расположен красный аварийный выключатель грибкового типа. Включение шпинделя осуществляется нажатием на зелёную кнопку, для остановки вращения предусмотрена красная кнопка.

Станок оснащён лампой местного освещения с гибким держателем, который обеспечивает удобное размещение и направление света в зону резания.

Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-16 мм/В16, защитный экран, лампу местного освещения и инструкцию по эксплуатации.

Стандартная комплектация станка JETRUS JDP-15LT

• Быстрозажимной сверлильный патрон 1-16мм/В16
• Защитный экран
• Лампа местного освещения с гибким держателем
• Руководство по эксплуатации
