2 872 800 руб.
с НДС - на 03.12.2024 г.
| Модель: |  |
ГС545 |
| Артикул: | |
ГС545 |
| Производитель: | Белоруссия |
|
| Изготовитель: |  |
Белоруссия |
- Описание
- Дополнительная оснастка
- Комментарии (3)
- Отзывы
- Доставка

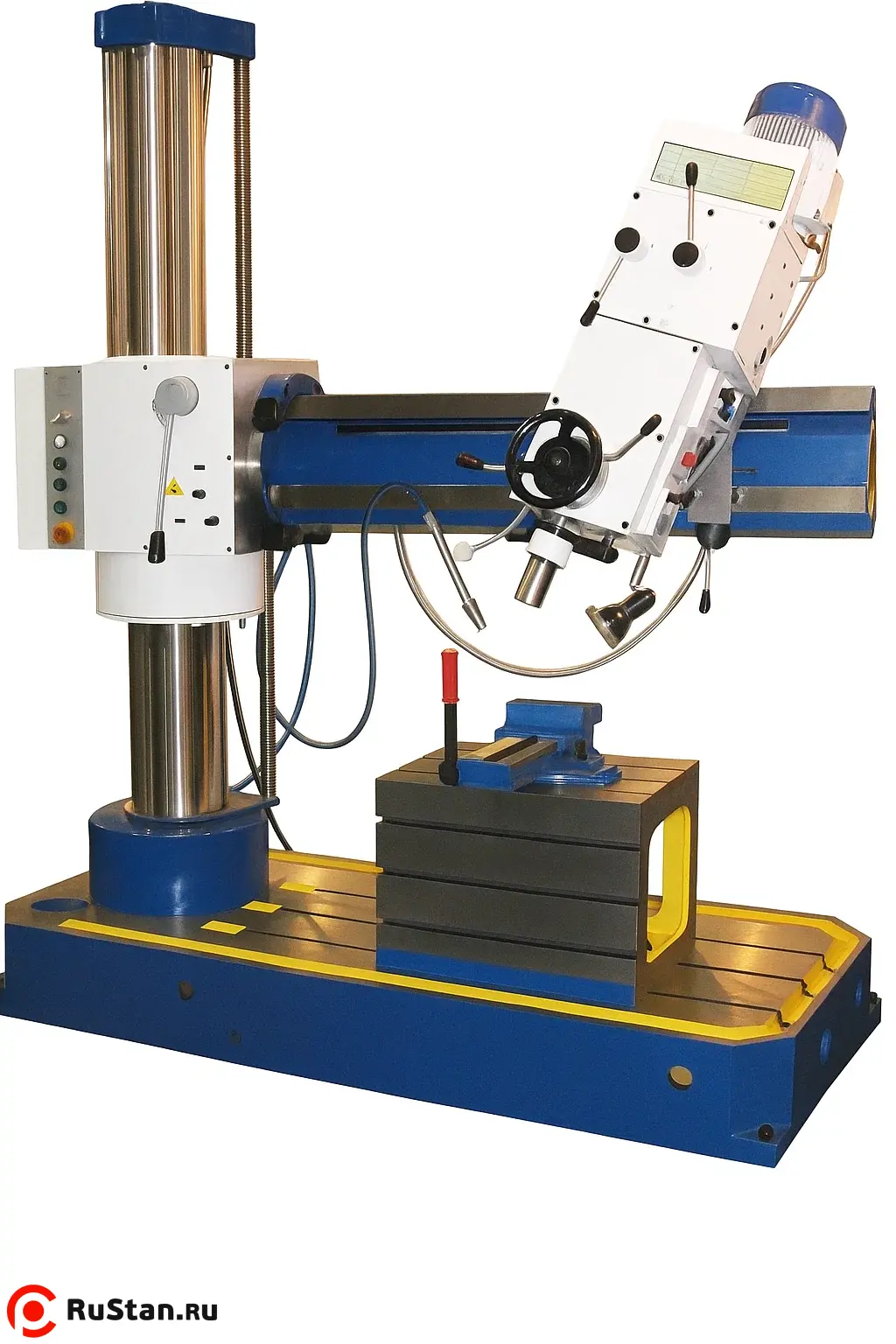

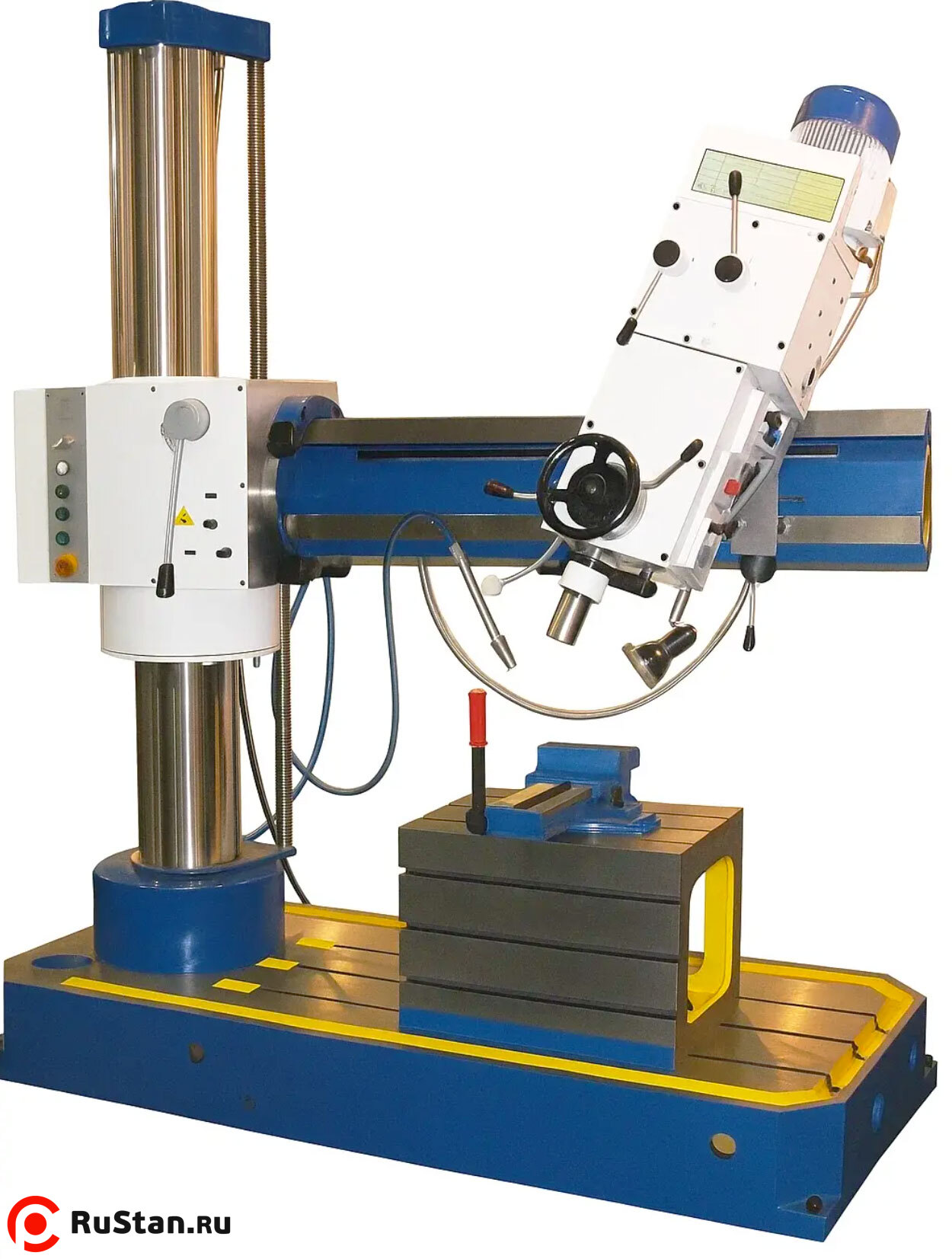

Cтанок радиально сверлильный ГС545 предназначен для обработки отверстий в мелких и средних деталях и позволяет выполнять:
- сверление;
- рассверливание;
- зенкерование;
- зенкование;
- развертывание;
- нарезание резьб.
Конструкция станка обеспечивает широкие возможности и позволяет:
- поворачивать сверлильную головку и при необходимости рукав вокруг своих осей;
- вести обработку отверстий расположенныхниже уровня "пола";
В станке имеется устройство подачи СОЖ в зону резания
Технические характеристики радиально-сверлильного станка ГС545 |
|
|---|---|
| Характеристика | Значение |
| Максимальный диаметр сверления, мм. | 45
(по стали 45, точность Н9 после развертывания) |
| Диапазон нарезаемой резьбы | до М24
(точность 7Н по ГОСТ 16093) |
| Конус шпинделя | Морзе 4 АТ6 |
| Расстояние от оси шпинделя до колонны, мм. | 320 - 1100 |
| Наибольшее перемещение сверлильной головки по рукаву, мм. | 780 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 1250 / -60 (ниже плоскости плиты) |
| Угол поворота вертикальной фрезерной головки в продольной плоскости, град. | +/- 45 |
| Наибольшее вертикальное перемещение рукава по колонне, мм. | 1060 |
| Угол поворота рукава вокруг колонны, град. | 360 |
| Ход шпинделя, мм. | 250 |
| Количество скоростей вращения шпинделя | 12 |
| Диапазон частот вращения шпинделя, об./мин. | 45, 63, 90, 125, 180, 250, 355, 500, 710, 1000, 1400, 2000 |
| Наибольший крутящий момент на шпинделе, Нм | 180 |
| Количество подач шпинделя | 4 |
| Диапазон подач шпинделя, мм./об. | 0,056; 0,1; 0,18; 0,32 |
| Наибольшее усилие подачи, Н | 12000 |
| Диаметр колонны, мм. | 220 |
| Зажим рукава на колонне | ручной |
| Зажим головки на направляющих рукава | ручной |
| Размер рабочей поверхности плиты, мм. | 1250 x 760 х 206 |
| Количество Т-образных пазов | 3 |
| Ширина Т-образного паза | 18 по ГОСТ 1574-75 |
| Расстояние между осями Т-образных пазов, мм. | 160 |
| Производительность системы охлаждения, л/мин | не менее 3 |
| Мощность привода главного движения, кВт | 3 |
| Установленная суммарная мощность, кВт | 4,28 |
| Класс точности | Н |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1800 х 925 х 2260 |
| Масса, кг. | 1380
(1700 брутто) |
| Размер коробчатого стола, мм. | 360 х 500 (горизонтальная рабоч.пов-ть)
400 х 500 (вертикальная рабоч.пов-ть) |
Комплект поставки:
- Станок в сборе;
- Система подачи охлаждающей жидкости;
- Втулки по ГОСТ 13598:
- 6100-0142;
- 6100-0144;
- 6100-0145;
- Клин 7851-0012 ГОСТ 3025;
- Ключ 7811-0024 ГОСТ 2839;
- Рукоятка поворота 2К52-1.90.00000;
- Ключ для электрошкафа 2К52-1.89.10.000;
- Ключ для сливных пробок 007.2000.001;
- Техническая документация (руководство пользователя).
Дополнительная оснастка (поставляется за отдельную плату)
- Стол коробчатый 2К52-1.0000.011;
- Тиски станочные поворотные 7200-0215-02 (чугун);
- Патрон сверлильный 6150-4029-03 или 6150-4029-04;
- Патрон резьбонарезной 6162-4003-01 (М3-М12) или 6162-4003 (М3-М12);
- Комплект предохранительных головок к патрону резьбонарезному 6162-4003-01 (М3-М12);
- Патрон резьбонарезной 6162-4003-03 (М14-М24);
- Комплект предохранительных головок к патрону резьбонарезному 6162-4003-03 (М14-М24).
Комплектация за дополнительную плату
Комментарии и вопросы:
8 апреля 2012г. 12:44
Посетитель:
А цена в российских рублях?
- ответить
10 апреля 2012г. 13:15
Специалист РуСтан:
да. с НДС.
- ответить
16 июня 2024г. 15:28
Иван:
Здравствуйте, можете отправить мне электрическую схему станка со всеми деталями:двигателем, магнитными пускателями и тд. + очень нужно знать назначение всех конечных выключателей.
- ответить
Отзывы о ГС545:
Отзывов пока нет, но ваш может быть первым.
Масса брутто: 1904 кг.
Габариты в упаковке ДхШхВ, мм: 2016x1036x2531
Габариты в упаковке ДхШхВ, мм: 2016x1036x2531
