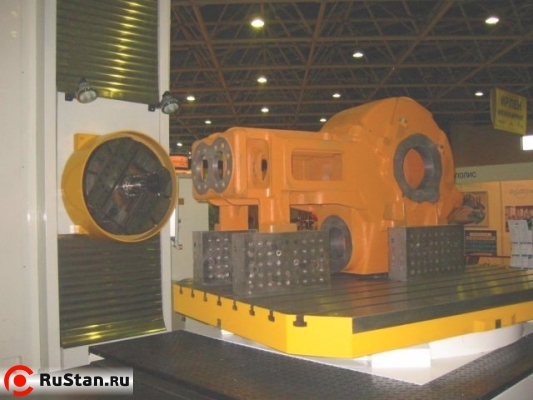

Горизонтально-расточной станок ИЗТС ИС2А636Ф1 предназначен для комплексной механической обработки корпусных деталей массой до 12 т.

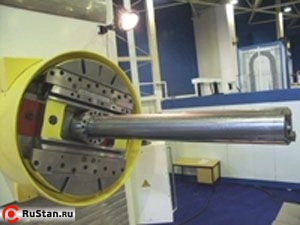

Горизонтально-расточной станок ИС2А636Ф1 имеет выдвижной шпиндель диаметром 125 мм и встроенную планшайбу с радиальным суппортом, расширяющую технологические возможности при обработке отверстий больших диаметров. Планшайба снабжена механизмом автоматического переключения.

В настоящее время станок ИС2А636Ф1 комплектуется системой цифровой индикации ЛИР532.

Особенности станка:

  • литые из чугуна моноблочные базовые детали;
  • перемещения рабочих органов осуществляются регулируемыми двигателями через прецизионные шарико-винтовые пары;
  • установлены безлюфтовые планетарные редуктора (i=4) по осям X, Y, W производства Германия
  • широкая станина имеет три направляющие, осуществляющие максимальное распределение рабочей нагрузки и обеспечивающие долговечность направляющих и длительное сохранение точности станка;
  • направляющие оснащены накладками из антифрикционного материала, обеспечивающими высокую плавность и чувствительность перемещений;
  • для исключения зазоров в направляющих шпиндельной бабки и стола предусмотрены пружинные роликовые устройства;
  • автоматическая смазка направляющих;
  • навесной пульт управления станком;
  • главный привод выполнен с регулируемым двигателем, позволяющим изменять скорость вращения шпинделя в широком диапазоне с помощью трехступенчатого редуктора с электрогидравлическим переключением передач;
  • электромеханический зажим и отжим инструмента в шпинделе;
  • рабочие органы
  • шпиндельная бабка, нижние и верхние сани стола, поворотный стол
  • оснащены автоматическими гидравлическими зажимами;
  • встроенный поворотный стол имеет непрерывное позиционирование с дискретой 0,001 градуса, в качестве измерительного устройства используется круговой датчик ЛИР или Heidenhain;
  • система автоматического включения и выключения планшайбы;

Технические характеристики расточного станка ИЗТС ИС2А636Ф1 с УЦИ

Технические характеристики ИС2А636Ф1
Диаметр расточного шпинделя, мм125
Хвостовик инструмента2-50ГОСТ25827 (SK50)
Мощность главного привода, кВт28
Скорость вращения шпинделя, об/мин6,3-1250
Максимальный крутящий момент на выдвижном шпинделе, Нм3500
Максимальный крутящий момент на фрезерном шпинделе, Нм5200
Диаметр встроенной планшайбы,мм800
Рабочий ход радиального суппорта, мм200
Скорость вращения планшайбы, об/мин3,15-250
Рабочие подачи радиального суппорта мм/мин0,63-630
Наибольший момент на планшайбе, Нм7200
Перемещение рабочих органов, мм
- ось Х (стол поперечно)2000
- ось Y (шпиндельная бабка вертикально)1600
- ось Z (расточной шпиндель)1000
- ось W (стол продольно)1600
-ось В (поворотный стол)360°
Скорости быстрых перемещений, м/мин5000
Размеры рабочей поверхности стола, мм1600х1800
Емкость инструментального магазина, шт.-
Грузоподъемность стола, кг12000
Класс точности ГОСТ2110Н
Точность позиционирования по осям, мм-
Повторяемоть одностороннего позиционирования, мм-
Габаритные размеры (с приставным оборудованием), мм
- ширина8700
- длина5600
- высота5100
Масса ИЗТС ИС2А636Ф1 станка, кг36850

* - по специальному заказу

Дополнительные принадлежности:

  • вспомогательный инструмент (оправки, державки, расточные головки и пр.)
  • накладные плиты, (увеличивающие рабочую поверхность стола) 2000 х 2500 х 200мм или 1800 х 2200 х 160мм.
  • навесные инструментальные головки (угловая фрезерная головка, удлинитель и пр.)
  • задняя стойка
  • навесная поддержка шпинделя
  • угольники
  • навесная планшайба
  • измерительные головки ф. Renishaw
  • прибор для настройки инструмента вне станка
  • СОЖ поливом+лотковая система сбора СОЖ ("корыто")
  • стружкотранспортер
  • защита оперетора (экран, защищающий оператора от брызг СОЖ)
  • дозированая система смазки (маслосберегаемая)
