Фильтры
Каталог оборудования
Цена для юр. и физ. лиц
65 400 руб.
62 130 руб.
с НДС - на 07.07.2020 г.
  • Описание
  • Комментарии
  • Отзывы
  • Доставка

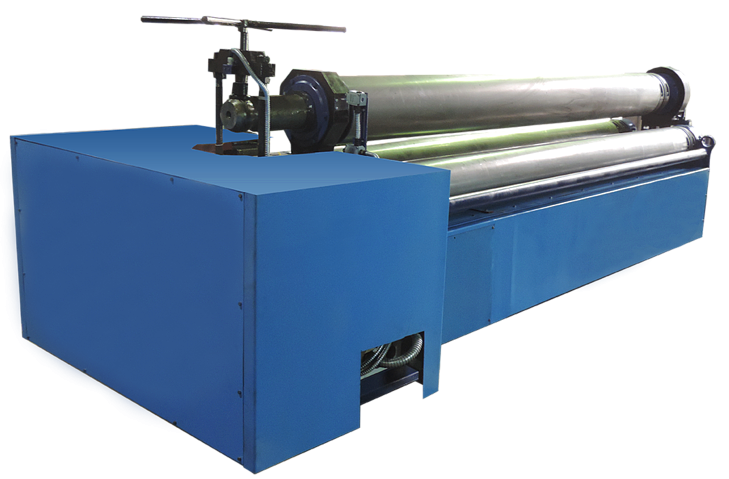

Вальцы трехвалковые ВР-2000 предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата, категория размещения по ГОСТ 15150-69.2.


Технические характеристики ВР-2000
Характеристика Значение
Диаметр верхнего вала, мм 70
Наибольшая длина вальцевания, мм 2000
Максимальная толщина листа, мм (при вальцевании на максимальную длину) 0,8
Габаритные размеры (длина без ручки), ДхШхВ, мм 2250x600x1000
Масса ВР-2000 (нетто), кг 170

Вальцы трехвалковые ручные состоят из следующих основных частей:

  1. основание;
  2. щечки;
  3. откидная балка;
  4. прижимной вал;
  5. опорные валы;
  6. стяжные шпильки;
  7. прижимной винт;
  8. приводная рукоятка;
  9. фиксирующие гайки;
  10. кожух;
Устройство трехвалковых ручных вальцов ВР
Рисунок 1.

Установка вальцов

Вальцы трехвалковые ручные должны быть жёстко установлены на фундамент и закреплёны через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента под вальцы должна быть не менее 150 мм. Горизонтальная выверка вальцов при их установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2 мм на 1000 мм длины).

Принцип работы

С помощью прижимных винтов 7 поднять вверх прижимной вал 4. Вальцуемый лист 11 расположить между опорными 5 и прижимным 4 валами рис.2 (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов 7 опускаем постепенно ( 1/2 оборота) прижимной вал 4 на величину, необходимую для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала 4 вальцуемый лист 11 прокатывается по всей плоскости с помощью вращения приводной рукоятки 8 механического привода (связанного с опорными валами через шестерни ).

Для извлечения заготовки из вальцов возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабляем фиксирующие гайки и поворачиваем откидную балку 3 на 180° и выводим из зацепления винт 7 подъёмного устройства.

Принцип работы трехвалковых ручных вальцов ВР
Рисунок 2.
