Фильтры
Каталог оборудования
Цена для юр. и физ. лиц
2 072 395 руб.
с НДС - на 02.04.2020 г.
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

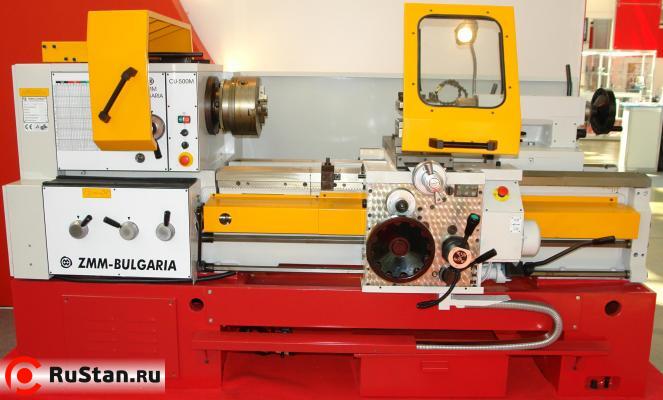

Токарный станок ZMM CU500M является аналогом станка 1К62, 16К20 и предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Электрика станка CU500M изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.

За дополнительную плату станок CU500M комплектуется

  • конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
  • устройcтвом цифровой индикации УЦИ.

Исполнение данного станка возможно по двум классам точности:

  • Нормальной точности по DIN 8606
  • Повышенной точности по DIN 8605

Все части станка CU500M изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.

Сервисное и гарантийное обслуживание осуществляется Российскими специалистами. Гарантия 1 год.


Технические характеристики токарного станка CU500M/1000

Характеристика Значение CU500M
Основные параметры Высота центров, мм 250
  Диаметр обработки над станиной, мм 500
  Диаметр обработки над суппортом, мм 300
  Диаметр обработки над выемкой в станине, мм 700
  Ширина направляющих, мм 400
  Расстояние между центрами, мм 1000
Шпиндель, DIN 55027 No 8
  Диаметр отверстия шпинделя, мм 72
  Конусное отверстие шпинделя, Metric 80
Передняя бабка Количество скоростей шпинделя 21
  Диапазон оборотов, об/мин 20-2000
  Мощность главного привода, кВт 7,5(11)
Подачи Количество подач 120
  Диапазон продольных подач, мм/об 0,039-12
  Диапазон поперечных подач, мм/об 0,018-6
Резьба Количество резьб 64
  Шаг миллиметровой резьбы, мм 0,5-120
  Шаг дюймовой резьбы, вит/1 60-1/4
  Шаг модульной резьбы, М 0,125-30
  Шаг диаметральной резьбы, DP 240-1
Перемещения Ход поперечных салазок, мм 315
  Ход верхних салазок, мм 130
Пиноль Диаметр пиноли, мм 90
  Конус пиноли, Морзе №5
  Ход пиноли, мм 230
Габариты , мм без упаковки 2600х1250х1400
Вес ZMM CU500M/1000 , кг без упаковки 2650

Комплектация за дополнительную плату

Планшайба 4-х кулачковая Планшайба без кулачков Подвижный люнет 10-200мм Неподвижный люнет малый 10-230мм Неподвижный люнет большой 150-400мм 3-х кулачковый самоцентрирующийся токарный патрон 250мм
Планшайба 4-х кулачковая с независимым перемещением кулачков Планшайба без кулачков Подвижный люнет 10-200мм Неподвижный люнет малый 10-230мм Неподвижный люнет большой 150-400мм 3-х кулачковый самоцентрирующийся токарный патрон 250мм
Однопозиционный ограничитель длины Часы резьбовые (лимб нарезки резьбы) Патрон поводковый с поводками Сверлильный патрон Редуктор пиноли задней бабки Вращающийся центр кМ5
Однопозиционный ограничитель длины Часы резьбовые (лимб нарезки резьбы) Патрон поводковый с поводками Сверлильный патрон Редуктор пиноли задней бабки Вращающийся центр кМ5
УЦИ Optima по двум осям Конусная линейка  +/-10 гр. 340мм Быстросъемный резцедержатель вместо стандартного 4-х позиционного
УЦИ Optima по двум осям Конусная линейка +/-10 гр. 340мм Быстросъемный резцедержатель MultiFix вместо стандартного 4-х позиционного

А также:

  • Комплект роликов для люнета
  • Пятипозиционный ограничитель длины
  • Электро-динамический тормоз
  • Ножной тормоз 1000/1200/1500/2000/3000/4000/5000 mm
  • Зубчато-ременная передача привода шпинделя передней бабки
  • Комплект ключей для обслуживания станка
  • Каталог запчастей
  • Упаковка станка и узлов в деревянный ящик 1000/1200/1500/2000/3000/4000/5000 mm

Комплектация за дополнительную плату

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о ZMM CU500M/1000:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
