Цена для юр. и физ. лиц
5 200 000 руб.
с НДС - на 22.10.2019 г.
  • Описание
  • Комментарии
  • Отзывы

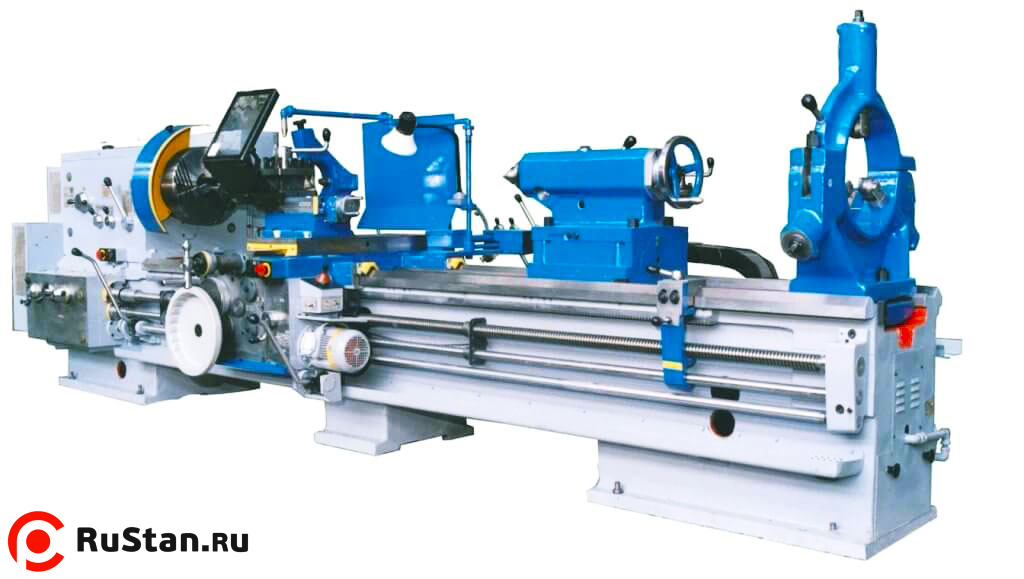

Токарно-винторезный станок 16К40-5 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Высокая мощность привода и жесткость токарного станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Особенности конструкции

  • жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
  • 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
  • частота обратного вращения шпинделя в 1,3 раза выше чем прямого, что сокращает время обработки резьб;
  • точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
  • коробка подач обладает высокой жесткостью кинематической цепи;
  • все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
  • ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.

Технические характеристики токарно-винторезного станка 16К40-5

Характеристика Значение
Наибольший диаметр устанавливаемой заготовки, мм
— над станиной 840
— над суппортом 490
— над выемкой в станине 1070*
Наибольшая длина обрабатываемой заготовки, мм 5000
Длина выемки в станине от торца фланца шпинделя, мм 450*
Наибольший вес устанавливаемой заготовки, кг 3500
Высота резца, устанавливаемого в резцедержателе, мм 40
Размер конца шпинделя передней бабки по DIN 11М
Внутренний конус в шпинделе бабки шпиндельной (метрический) 115
Количество ступеней частот вращения шпинделя 22
Диаметр цилиндрического отверстия в шпинделе, мм 105
Пределы частот вращения шпинделя, об/мин 10—1250
Пределы рабочих подач, мм/об
— продольных 0,033—5,6
— поперечных 0,013—2,064
— резцовых салазок 0,013—2,064
Пределы шагов нарезаемых резьб
— метрических, мм 1—224
— дюймовых, ниток/дюйм 28—0,25
— модульных, модуль 0,25—56
— питчевых, питч диам. 112—0,5
Ускоренное перемещение суппорта, мм/мин
— продольное 5200
— поперечное 2000
Наибольшее усилие резания, кН 20
Наибольший крутящий момент на шпинделе, кНм 3
Мощность главного привода, кВт 18,5
Габаритные размеры (вместе с электрооборудованием), мм
ДхШхВ 7240x1860x1625
Масса 16К40-5 16К40 , кг 9350

* — для токарных станков с ГАПом.

Стандартное оборудование

  • люнет неподвижный (диам. 20-350 мм) (Кроме станков с РМЦ 750 мм);
  • люнет подвижный (диам. 20-150 мм);
  • патрон трехкулачковый диам. 400 или 315 мм.

Оборудование за отдельную плату

  • люнет неподвижный (диам. 20-160 мм, диам. 300-500 мм);
  • патрон четырехкулачковый диам. 800 мм или диам. 630 мм;
  • резьбоуказатель;
  • конусная линейка;
  • резцедержатель с быстросъемными блоками.
