Цена для юр. и физ. лиц
810 000 руб.
с НДС - на 28.03.2024 г.
  • Описание
  • Дополнительная оснастка
  • Документы
  • Видео
  • Комментарии (2)
  • Отзывы (1)

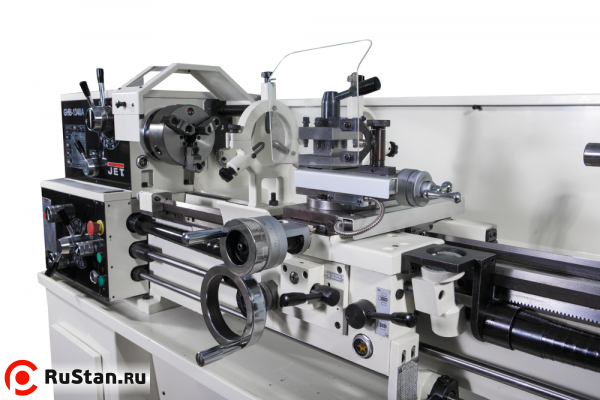

Многофункциональный токарный станок GHB-1340A - один из самых популярных в линейке профессионального оборудования компании JET. Он предназначен для установки в мастерских, ремонтных подразделениях предприятий, автосервисах. Также GHB-1340 A может использоваться и частными мастерами - продвинутыми специалистами в обработке металла. Станок выпускается по протоколу DIN 8606, что гарантирует соблюдение допусков и параметров на всех стадиях производства, а также подтверждает обязательную гарантию в странах Таможенного союза. На станке можно обрабатывать заготовки диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин. В отличии от младших станков в линейке, на GHB-1340A увеличено расстояние между центрами, что дает возможность обрабатывать заготовки длинною до 1015 мм.

Для работы станка потребуется сеть 380В. Как и все токарное оборудование производителя, на данном станке используются направляющие, которые закаляются токами высокой частоты, а затем тщательно шлифуются. Такое технологическое решение позволяет повысить точность обработки и продлить ресурс изделия в целом. Механизм привода шпинделя станка помещен в масляную ванну, что позволяет добиться оптимального охлаждения и снизить шум. Конструктивно станок выполнен по двухвинтовой схеме: ходовой винт обеспечивает нарезание резьбы, а ходовой вал за точение в режиме автомат. Для облегчения механического переключения режимов работы предусмотрен толчковый (кратковременный) запуск электродвигателя.

Особенности конструкции JET GHB-1340A

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);

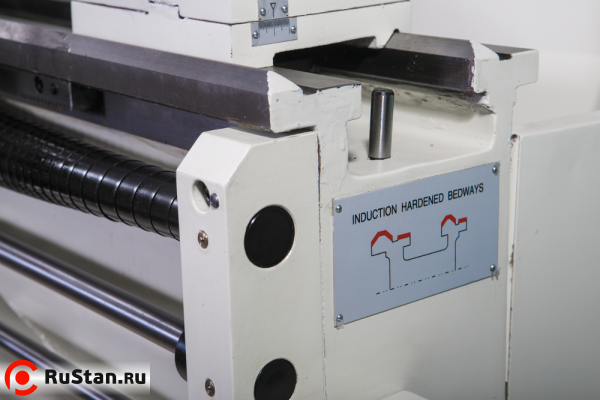

  • Закаленные в индукционной печи и отшлифованные направляющие станины;

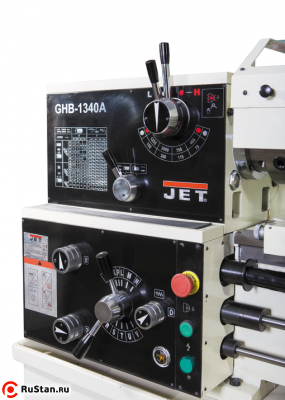

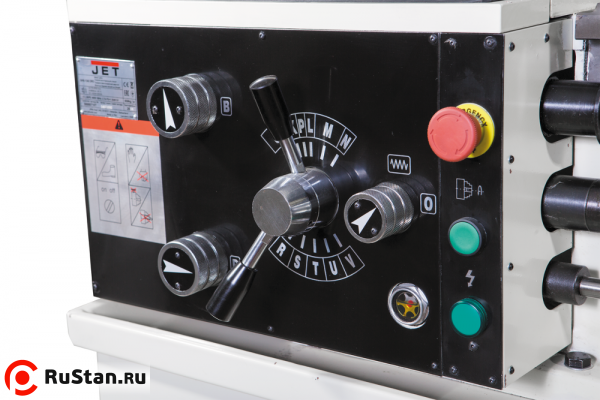

  • Коробка передач станка GHB-1340A позволяет нарезать резьбу без замены шестерен;
  • Механизм привода шпинделя постоянно работает в масляной ванне;
  • Закаленные и отшлифованные шестерни передней бабки;

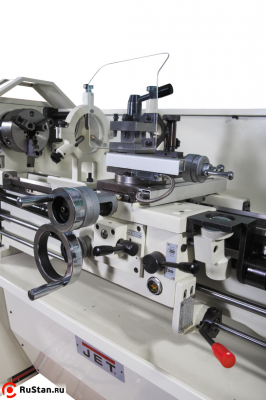

  • Автоматическая подача продольного и поперечного суппорта;
  • Регулировка зазоров направляющих при помощи клиновых планок;

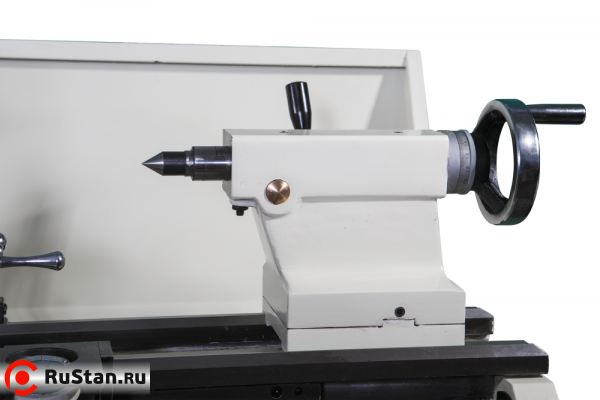

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов;
  • Возможность левого и правого вращения шпинделя;
  • Регулируемая муфта подачи;
  • Толчковый режим работы шпинделя;
  • УЦИ* (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак(*для станков с УЦИ).

Технические характеристики GHB-1340A

Характеристика Значение
Диаметр обточки над станиной 330 мм (gap 476 мм)
Диаметр обточки над поперечным суппортом 197 мм
Расстояние между центрами 1015 мм

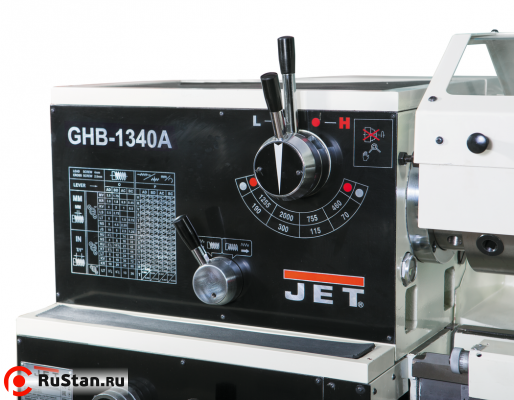

Частота вращения шпинделя, 8 70 - 2000 об/мин
Конус шпинделя МК-5
Присоединение шпинделя, Camlock D1-4 (DIN 55029)
Проходное отверстие шпинделя 38 мм
Макс. размер резца 16 х 16 мм
Ход поперечного суппорта 160 мм
Ход верхнего суппорта 70 мм
Пиноль задней бабки МK-3
Ход пиноли задней бабки 95 мм
Продольная подача, 60 0,04 - 0,8 мм/об
Поперечная подача, 60 0,016 - 0,188 мм/об
Метрическая резьба, 23 0,45 - 10 мм
Дюймовая резьба, 38 3,5 - 80 TPI
Расстояние между направляющими 187 мм
Выходная мощность 1,5 кВт / S 1 100%
Потребляемая мощность 2,8 кВт / S 6 40%
Габаритные размеры (ДхШхВ) 1905 х 762 х 1200 мм
Масса GHB-1340A 650 кг

Стандартная комплектация JET GHB-1340A

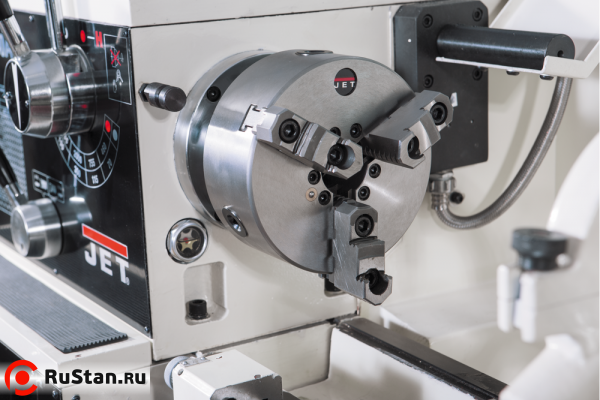

  • 3-х кулачковый патрон диаметром 160 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба диаметром 200 мм (GHB-1340A);
  • Планшайба Ø300 мм;

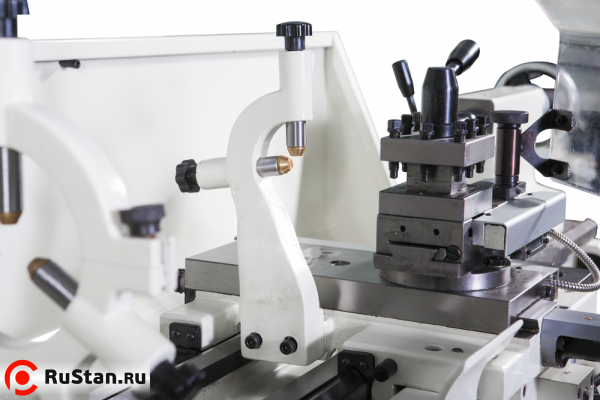

  • 4-х-позиционный резцедержатель с фиксатором;

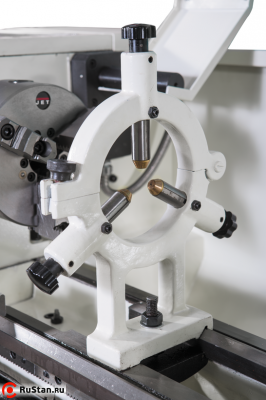

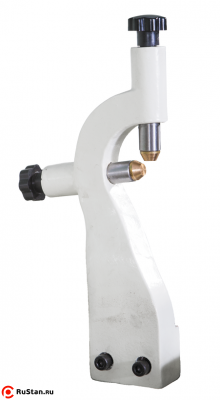

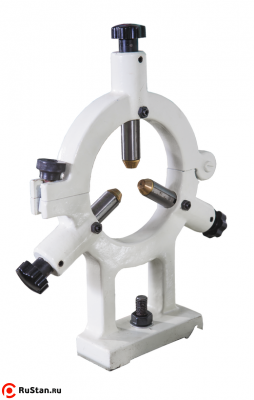

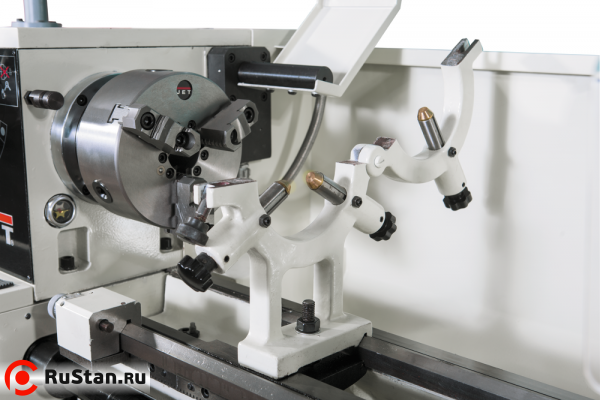

  • Подвижный и неподвижный люнеты (GHB-1340A);
  • Поддон для сбора стружки;
  • Указатель резьбы;
  • Подставка с регулируемыми опорами;
  • Защитный экран патрона с концевым выключателем;
  • 2 невращающихся центра МК-3;
  • Переходник МК-5/МК-3;
  • Набор сменных шестерён;
  • Съемный мостик направляющих, gap

Комплектация за дополнительную плату

Комментарии и вопросы:

31 мая 2013г. 05:21    Андрей:
Есть ли сейчас станок в наличии и что входит в его комплектацию? (УЦИ?) Что означает DRO?
31 мая 2013г. 09:13    Специалист РуСтан:
Есть в наличии. DRO=УЦИ. т.е. GHB-1340А DRO - это станок с УЦИ.
Разметить комментарий или вопрос

Отзывы о GHB-1340A:

Достоинства:

Диаметр обработки и длина вполне устраивает

Недостатки:

Сделан на 4+. Местами видны дефекты литья, но на работу это не сказалось. Легкий, не советую обрабатывать тяжелые заготовки.

Комментарий:

Вообщем максимальная экономия на всем, крайние параметры обработки на грани фола. Используется в рем мастерской. По мелочи станка зватает. Для производства не советую.

Покупал(а) для:

мастерской
