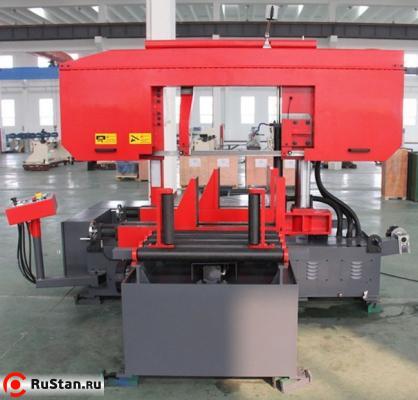

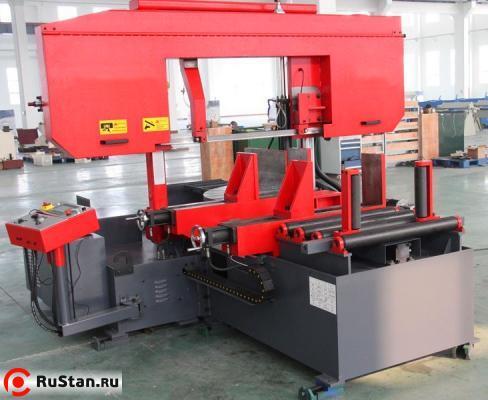

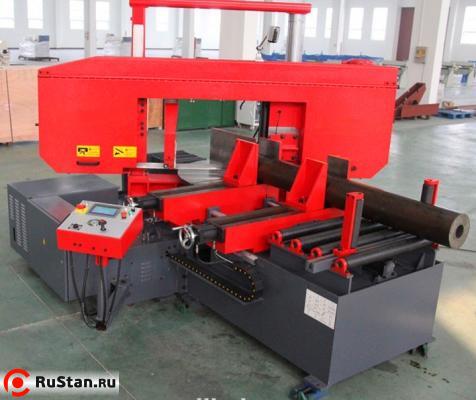

РТ-К 600 – это промышленный автоматический ленточнопильный станок с ЧПУ. Ленточнопильный станок предназначен для распила труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для распила заготовок под углами 15°,30° и 45°.

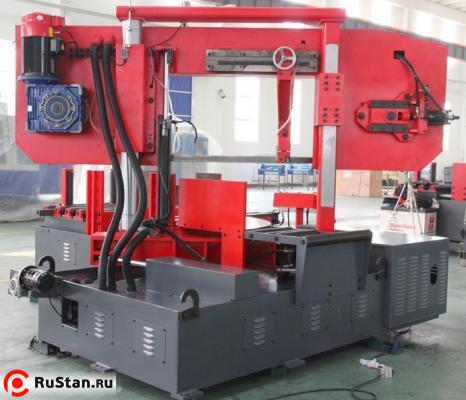

Станок имеет 2 вертикальные колонны: первая колонна - основная (большего диаметра), по которой вертикально перемещается пильная рама; вторая колонна - направляющая, которая задаёт окончательное направление пильной рамы как при работе, так и на холостом ходу, а также делает конструкцию станка более жесткой, что позволяет гасить вибрационные колебания во время распила заготовки.

Пильная рама, представляет собой стальную сварную конструкцию. На автоматическом ленточнопильном станке РТ-К 600 возможна работа как в ручном режиме, когда каждая операция выполняется вручную (по нажатию соответствующей кнопки), так и в автоматическом режиме, когда станок выполняет весь цикл резания: зажим – подвод – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. При работе в автоматическом режиме оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Тиски также можно зажимать вручную. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Особенности Metal Master PT-K 600

  • Угол пиления заготовок 90°; 15°; 30°; 45°;

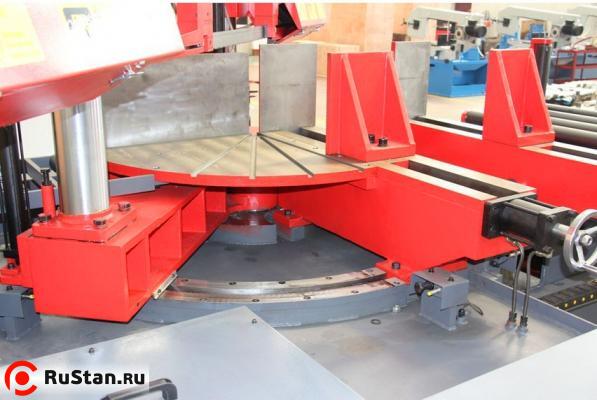

  • Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма;
  • Опускание и подъем рамы осуществляется за счет гидравлики автоматически;
  • Длина подачи заготовки контролируется автоматически c ЧПУ станка. Движение происходит по линейным направляющим гарантирующим точность подачи;
  • ЧПУ станка ориентированно на работу в промышленном производстве (через развитый ввод сигналов от датчиков и вывод сигналов на исполнительные механизмы);
  • Станок управляется трёхфазным двигателем;
  • Станок оснащён серводвигателем для плавной регулировки. Серводвигатель обладает низким моментом инерции, высокой максимальной скоростью и малым весом, что позволяет работать в тяжелых условиях на продолжительных высоких скоростях;
  • Аварийные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок, в случае если лента повреждена;
  • Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
  • Термозащита электродвигателя;
  • Тиски гидравлические с возможностью быстрого зажима заготовок;
  • Гидравлическое натяжение полотна;
  • Дисковая щётка для очистки полотна от стружки, приводимая в движение автоматически;

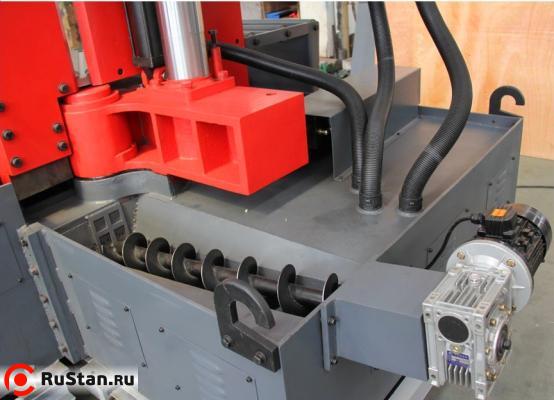

  • Конвейер для сбора стружки, приводиться в движение автоматически;
  • Сенсорный дисплей управления;
  • Подсветка зоны резания;
  • Гидравлическая система регулирования усилия резания;
  • Автоматический подъём рамы при завершении резки

Технические характеристики Metal Master PT-K 600

Характеристика Значение
Питание 380 В, 50 Гц
Мощность двигателя, кВт 5,5 кВт,
Привод двигателя зубчатый
Мощность насоса системы охлаждения, кВт 0,75
Мощность гидравлической станции, кВт 1,5
Емкость бака СОЖ, л 70
Емкость бака гидравлической станции, л 65
Скорость полотна, м/мин 0-100 (асинхронный серводвигатель с датчиком обратной связи)
Скорость подачи заготовки, мм/с 0-30
Точность подачи заготовки, мм/мм 0,1/100
Размеры ленточного полотна, мм 54х1,6х6685
Поворот пильной рамы, град 90,15,30,45
Шаг угла поворота пильной рамы, град 1
Рабочая высота стола, мм 820
Режущая способность
90° прямоугольного профиля, мм 850х600
90° круглого профиля, мм 600
45° прямоугольного профиля, мм 400х600
45° круглого профиля, мм 400
Размеры станка в упаковке (ДхШхВ) 3550х2120х2660
Размеры подающей линии в упаковке (ДхШхВ) 1790х1720х1490
Вес PT-K 600 станка и линии (нетто) 3945
Вес станка и линии (брутто) 4235

Комплектация Metal Master PT-K 600

  • Станок РТ-К 600;
  • Подающая линия;
  • Биметаллическое ленточное полотно;
  • Инструкция.
